德力電機有限公司

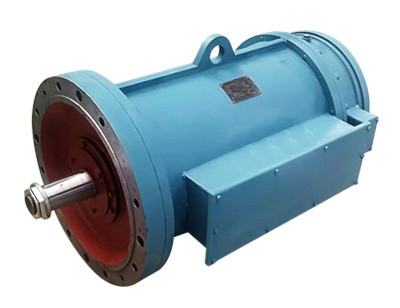

JZ2-H系列船用起重用本相異步電動機
產品概述
JZ2-H 系列船用起重用電動機適用于船舶上驅動各種起重機械及冶輔助設備，具有較高 的過載能力和機械強度。適用于短時間或斷續周期性工作制，頻繁起動，制動及有顯著振動 及有沖擊的設備。如錨機、絞盤機及絞盤等，也可作操作不頻繁的起貨機的動力。該系列電 機具有性能好、體積小、噪音低、工作可靠、維修方便等特點。
工作環境
海拔≤1000m
環境溫度： -25~+45℃
空氣相對濕度 ≤95%
傾斜: ±22.5 °
搖擺: ±22.5 °
有鹽霧、油霧、霉菌及海水的影響
有船舶和近海裝置正常營運和作業中產生的沖擊、振動的影響
防護等級：IP56; 絕緣等級：F
電壓/頻率：380V/50Hz 、440V/60Hz

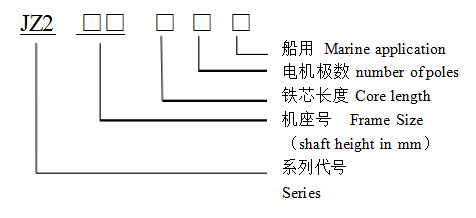

型號說明
技術數據
型號 功率 額定電流(A) 額定轉速(r/min) 工作制 直流制動器 重量
(kg)
380V 50Hz 440V 60Hz 380V 50Hz 440V 60Hz 制動力
矩
(N·m) 		吸上電壓/吸上電流 (V/A) 維持電壓/維
持電流 (V/A)
JZ2-11-4-H 1.5 4.3 3.7 1400 1680 S3-25% 24.8 128/1.19 128/1.19 66
JZ2-12-4-H 2.2 6 5.2 86
JZ2-13-4-H 3.5 8.9 7.7 77
JZ2-21-4-H 5 12 10.4 54.8 128/1.78 128/1.78 110
JZ2-21-6-H 3.5 10 8.7 900 1080 110
JZ2-22-6-H 5 13.3 11.5 122
JZ2-31-6-H 7.5 19.2 16.6 119.6 128/2.05 128/2.05 174
JZ2-32-6-H 11 26.8 23.2 195
JZ2-41-6-H 16 35 30.3 232.8 110/9 30/2.45 365
JZ2-41-8-H 11 28.9 25 695 830 340
JZ2-22-4/12-H 3/1.2 6.8/7.12 5.9/6.15 1350/410 1620/490 S2-30/10min 40 110/1.6 30/0.85 112
JZ2-23-4/12-H 4.3/1.7 9.5/10.1 8.2/8.73 149
JZ2-32-4/12-H 6/2.5 12.9/11.3 11.2/9.76 1350/390 1620/465 119.6 110/4.5 30/1.23 177
JZ2-33-4/12-H 8.5/3.5 17.9/14.8 15.5/12.8 1350/390 227
JZ2-33-4/16-H 8.5/2.4 19.2/11.6 16.6/10.1 1370/310 1620/370 S2-30/15min 230
JZ2-41-4/16-H 12/3.5 25/18.2 21.6/15.7 1370/320 1640/380 232.8 110/9 30/2.45 345
JZ2-42-4/16-H 18/5 37/23.8 32/20.6 407
JZ2-41-4/8/16-H 7.5/7.5/5 16.8/17.8/26 14.5/15.4/22.5 1400/665/300 1680/798/360 S2-10/30/5min 365
JZ2-42-4/8/16-H 11/11/7.5 23/25.5/36 19.9/22.1/31.1 415
JZ2-51-4/8/16-H 16/16/11 33/35.2/49 28.5/30.4/42.3 510.6 30/2.46 505
JZ2-52-4/8/16-H 22/22/16 43.7/47.8/71 37.8/41.3/61.3 575
JZ2-61-4/8/16-H 30/30/22 60.5/69.5/96 52.3/60.1/83 1420/670/300 1700/800/360 676 110/10.47 30/2.86 850
JZ2-71-4/8/16-H 45/45/30 88.5/100/142 76.5/86.4/122.7 1420/680/320 1700/810/380 889 110/18.25 30/4.98 1210
JZ2-72-4/8/16-H 60/60/45 114/135/195 98.5/116.6/168.5 1420/720/330 1700/860/390 1350 1560
JZ2-81-4/8/16-H 85/85/64 160/169/337 138.2/168.4/291 1450/720/355 1740/870/430 3000 110/4.1 110/4.1 2800
外形及安裝尺寸

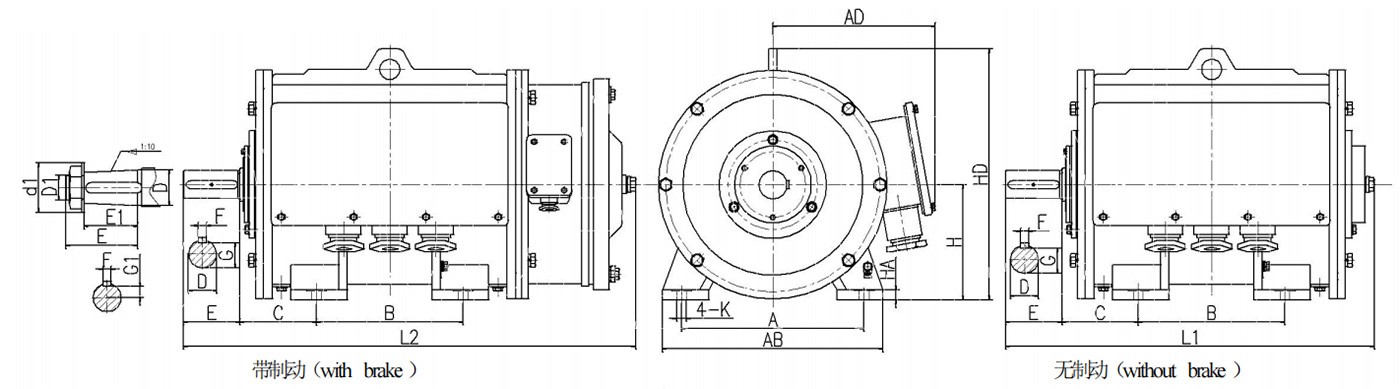

B3 型
機座號 型號 外形及安裝尺寸
A B C D E F G 圓錐形軸伸 H K AB AD HA HD L1 L2
D1 G1 E1 d1
JZ2-H 1# JZ2-11、12-4-H 190 140 85 28 60 8 24 – – – – 112 14 220 190 12 275 410 485
JZ2-13-4-H 170 440 515
JZ2-H 2# JZ2-21-4、6-H 220 150 90 32 80 10 27 125 260 230 15 295 410 530
JZ2-22-6、4/12-H 200 460 590
JZ2-23-4/12-H 270 530 660
JZ2-H 3# JZ2-31-6-H 250 200 100 42 110 12 37 150 18 300 235 20 345 560 650
JZ2-32-6、4/12-H 280 640 730
JZ2-33-4/12、4/16-H 380 740 830
JZ2-H 4# JZ2-41-6、8、4/16、4/8/16-H 320 305 120 50 16 43.5 200 26 380 295 470 700 820
JZ2-42-4/16、4/8/16-H 380 770 895
JZ2-H 5# JZ2-51-4/8/16-H 360 360 140 60 140 18 52.9 225 430 325 510 840 990
JZ2-52-4/8/16-H 460 940 1090
JZ2-H 6# JZ2-61-4/8/16-H 420 440 160 70 20 62.5 M48×2 26 105 90 250 32 510 380 23 575 950 1130
JZ2-H 7# JZ2-71-4/8/16-H 480 510 190 90 170 25 81 M60×3 35 130 110 280 560 410 600 1060 1255
JZ2-72-4/8/16-H 660 1200 1535
JZ2-H 8# JZ2-81-4/8/16-H 508 508 216 – – – – 315 30 628 485 20 750 1150 1380

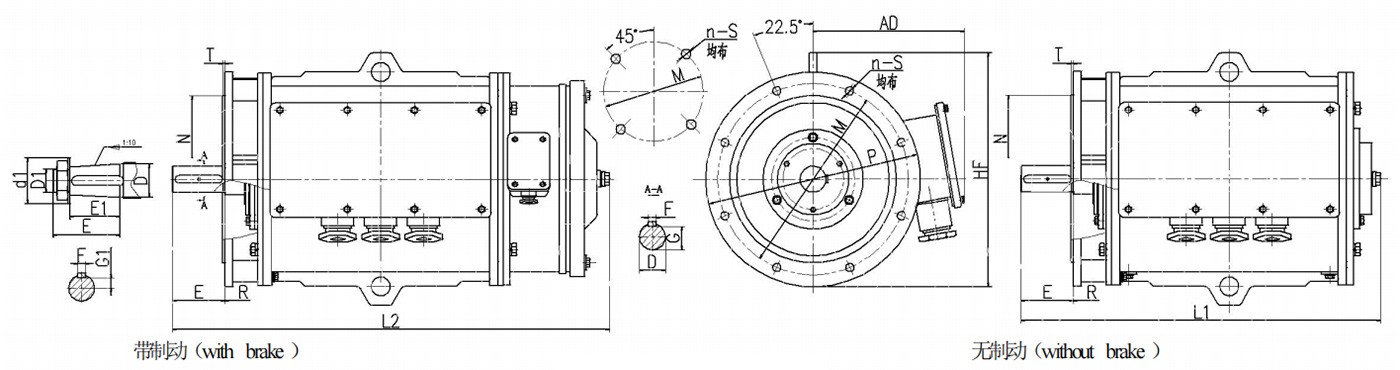

B5 、V1 型
機座號 型號 外形及安裝尺寸
D E F G 圓錐形軸伸 M N P R S n T AD HF L1 L2
D1 G1 E1 d1
JZ2-H 1# JZ2-11、12-4-H 28 60 8 24 - - - - 265 230 300 0±2 15 4 4 190 340 410 485
JZ2-13-4-H 440 515
JZ2-H 2# JZ2-21-4、6-H 32 80 10 27 230 345 410 530
JZ2-22-6、4/12-H 460 590
JZ2-23-4/12-H 530 660
JZ2-H 3# JZ2-31-6-H 42 110 12 37 300 250 350 0±3 19 5 235 410 560 650
JZ2-32-6、4/12-H 640 730
JZ2-33-4/12、4/16-H 740 830
JZ2-H 4# JZ2-41-6、8、4/16、4/8/16-H 50 16 43.5 400 350 450 0±4 8 360 730 700 820
JZ2-42-4/16、4/8/16-H 770 895
JZ2-H 5# JZ2-51-4/8/16-H 60 140 18 52.9 500 450 550 370 780 840 990
JZ2-52-4/8/16-H 940 1090
JZ2-H 6# JZ2-61-4/8/16-H 70 20 62.5 M48×2 26 105 90 430 850 950 1130
JZ2-H 7# JZ2-71-4/8/16-H 90 170 25 81 M60×3 35 130 110 600 550 660 24 6 480 980 1090 1530
JZ2-72-4/8/16-H
注：本產品樣本中，所有產品數據參數僅供參考，如有疑問請與工廠聯系，并以定貨時提供給用戶的確認資料為準。
