德力電機有限公司

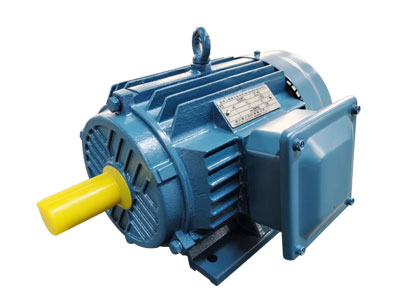

Y-H系列船用三相異步電動機
產品概述
Y—H系列為全封閉，自扇冷式，船用三相鼠籠式異步電動機，適用于船舶上作驅動各種機械，如泵類、通風機、分離器、液壓機械及其它輔助設備等之用。
工作環(huán)境
海拔≤1000m
環(huán)境溫度：0~+45℃
空氣相對濕度≤95%
傾斜:±30°
搖擺:±22.5°
有鹽霧、油霧、霉菌及海水的影響
有船舶和近海裝置正常營運和作業(yè)中產生的沖擊、振動的影響

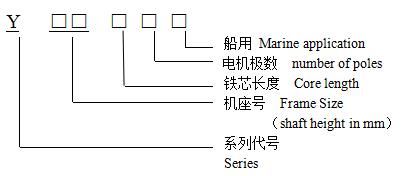

型號說明
機座號 極數 軸承
主軸伸端 非軸伸端
B3、B5、B35 V1 Non-Driving end
80 2，4 6204-2RS/C3 6204-2RS/C3
90 2，4，6 6205-2RS/C3 6205-2RS/C3
100 2，4，6 6206-2RS/C3 6206-2RS/C3
112 2，4，6，8 6206-2RS/C3 6206-2RS/C3
132 2，4，6，8 6208-2RS/C3 6208-2RS/C3
160 2，4，6，8 6309-2RS/C3 6309-2RS/C3
180 2，4，6，8 6311/C3 6311/C3
200 2，4，6，8 6312/C3 6312/C3
225 2/4，6，8 6312/C3/6313/C3 6312/C3
250 2/4，6，8 6313/C3/6314/C3 6313/C3
280 2/4，6，8 6314/C3/6317/C3 6314C3
315 2/4，6，8 6317/C3/N319/Z2 7317ACJ/7319ACJ 6317/C3/6319/Z2
355 2/4，6，8 6319/C3/N322/Z2 7319ACJ/7322ACJ 6319/C3/6322/Z2
技術數據
2極2

型號 功率 電流（A） 轉速（r/min） 堵轉轉矩
額定轉矩		 zui大轉矩
額定轉矩		 堵轉電流
額定電流		 效率（%） 功率因數 重量(kg)
kW HP 50Hz 380V 60Hz 440V 50Hz 380V 60Hz 440V 50Hz 380V 60Hz 440V 50Hz 380V 60Hz 440V 50Hz 380V 60Hz 440V 50Hz 380V 60Hz 440V 50Hz 380V 60Hz 440V
Y80M1 2-2-H 0.75 1 1.8 1.6 2820 3460 1.9 2.1 6.1 75.0 76.5 0.84 0.82 17
1.1 1.5 2.6 2.2 2820 3460 7.0 76.5 77.5 0.85 0.85 19
Y90S-2-H 1.5 2 3.5 3.1 2840 3470 79.5 80.0 0.82 0.80 23
Y90L-2-H 2.2 3 4.9 4.3 2840 3470 82.5 83.5 0.83 0.81 26
Y100L-2-H 3 4 6.2 5.4 2880 3490 7.5 84.0 84.0 0.87 0.86 33
Y112M-2-H 4 5.5 8.2 7.2 2890 3500 86.5 87.0 0.86 0.84 46
Y132S1 2-2-H 5.5 7.5 11 9.6 2900 3520 1.5 2.0 86.5 86.0 0.88 0.87 78
7.5 10 14.6 12.9 2900 3520 87.5 87.0 0.89 0.88 90
Y160M1 2-2-H 11 15 21.6 18.7 2930 3540 1.8 89.0 88.5 0.87 0.87 120
15 20 28.9 25.1 2930 3540 89.5 90.0 0.88 0.88 135
Y160L-2-H 18.5 25 35.7 30.3 2930 3540 89.5 90.0 0.88 0.89 160
Y180M-2-H 22 30 42.2 36.9 2940 3550 89.5 89.0 0.88 0.88 180
Y200L1 2-2-H 30 40 57.9 50.3 2955 3560 1.7 1.8 89.5 89.0 0.88 0.88 215
37 50 69.4 60.3 2960 3565 92.0 91.5 0.88 0.88 245
Y225M-2-H 45 60 85.9 76.3 2969 3572 90.5 90.0 0.88 0.86 330
Y250M-2-H 55 75 103.2 91.7 2970 3570 92.0 90.5 0.88 0.87 400
Y280S-2-H 75 100 139.2 120.9 2970 3580 92.0 91.5 0.89 0.89 535
Y280M-2-H 90 125 167.1 143.5 2970 3580 93.0 92.5 0.88 0.89 550
Y315S-2-H 110 150 203.0 180.2 2970 3580 1.4 7.1 92.5 91.0 0.89 0.88 980
Y315M-2-H 132 175 242.3 215.1 2970 3580 93.0 91.5 0.89 0.88 1080
Y315L1 2-2-H 160 220 292.1 259.3 2970 3580 93.5 92.0 0.89 0.88 1160
200 270 365.2 324.6 2970 3580 93.5 92.0 0.89 0.88 1260
Y355M-2-H 250 350 451.4 400.6 2970 3580 1.1 1.9 93.5 92.0 0.90 0.89 1600
Y355L-2-H 315 422 565.7 502.1 2970 3580 94.0 92.5 0.90 0.89 1800
4極4
型號 功率 電流( A） 轉速
（r/min）		 堵轉轉矩
額定轉矩		 zui大轉矩
額定轉矩		 堵轉電流
額定電流		 效率
（%）		 功率因數 重量
(kg)
kW HP 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V
Y80M1 2-4-H 0.55 0.75 1.5 1.4 1390 1710 2.0 2.1 5.2 72.5 74.0 0.75 0.71 17
0.75 1 2.1 1.8 1390 1710 1.9 6.0 74.0 76.0 0.75 0.72 19
Y90S-4-H 1.1 1.5 2.7 2.4 1400 1710 78.0 79.0 0.78 0.75 23
Y90L-4-H 1.5 2 3.6 3.2 1400 1710 79.0 80.5 0.80 0.77 26
Y100L1 2-4-H 2.2 3 5.0 4.5 1420 1730 7.0 81.5 82.5 0.81 0.78 36
3 4 6.8 5.9 1420 1730 83.0 85.0 0.81 0.78 39
Y112M-4-H 4 5.5 8.9 7.7 1440 1750 84.5 86.0 0.81 0.79 47
Y132S-4-H 5.5 7.5 11.7 10 1440 1750 1.8 2.0 86.0 88.0 0.83 0.82 78
Y132M-4-H 7.5 10 15.4 13.2 1440 1750 87.0 88.5 0.85 0.84 98
Y160M-4-H 11 15 22.6 19.5 1460 1760 88.5 89.0 0.83 0.83 123
Y160L-4-H 15 20 30.5 26.3 1460 1760 7.5 89.0 90.0 0.84 0.83 152
Y180M-4-H 18.5 25 35.9 30.8 1470 1770 91.0 91.5 0.86 0.86 180
Y180L-4-H 22 30 42.2 36.9 1470 1770 91.0 91.0 0.87 0.86 200
Y200L-4-H 30 40 57.3 49.8 1476 1779 1.7 1.9 7.2 91.5 92.0 0.87 0.86 260
Y225S-4-H 37 50 70.2 60.3 1481 1783 92.0 92.5 0.87 0.87 321
Y225M-4-H 45 60 84.0 73.4 1480 1783 92.5 92.5 0.88 0.87 355
Y250M-4-H 55 75 103.8 88.7 1480 1780 92.5 92.5 0.88 0.88 417
Y280S-4-H 75 100 139.2 120.9 1480 1790 93.0 92.5 0.88 0.88 550
Y280M-4-H 90 125 164.3 141.9 1480 1790 1.6 93.5 93.5 0.89 0.89 650
Y315S-4-H 110 150 200.8 177.3 1480 1790 1.4 1.8 6.9 93.5 92.5 0.89 0.88 1000
Y315M-4-H 132 175 239.7 211.6 1480 1790 94.0 93 0.89 0.88 1100
Y315L1 2-4-H 160 220 289.0 255.2 1480 1790 94.5 93.5 0.89 0.88 1160
200 270 361.30 319.0 1480 1790 94.5 93.5 0.89 0.88 1260
Y355M-4-H 250 350 464.5 410.2 1480 1790 1.2 1.9 94.0 93 0.87 0.86 1600
Y355L-4-H 315 422 582.1 514.0 1480 1790 94.5 93.5 0.87 0.86 1800
6極6

型號 功率 電流（A） 轉速
（r/min）		 堵轉轉矩
額定轉矩		 zui大轉矩
額定轉矩		 堵轉電流
額定電流		 效率
（%）		 功率因數 重量
(kg)
kW HP 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V
Y90S-6-H 0.75 1. 2.2 2.0 910 1130 1.8 2.0 5.5 72.5 74.0 0.70 0.67 20
Y90L-6-H 1.1 1.5 3.2 2.9 910 1130 72.5 74.0 0.71 0.68 24
Y100L-6-H 1.5 2 4.0 3.5 940 1150 77.5 79.5 0.73 0.70 33
Y112M-6-H 2.2 3 5.8 5.2 940 1150 6.5 79.5 82.0 0.72 0.68 45
Y132S-6-H 3 4 7.2 6.4 960 1170 83.5 83.5 0.76 0.74 66
Y132M1 2-6-H 4 5.5 9.5 8.2 960 1170 84.0 86.0 0.76 0.74 80
5.5 7.5 12.5 10.7 960 1170 86.0 87.5 0.78 0.77 90
Y160M-6-H 7.5 10 17.1 14.8 970 1170 1.7 1.9 87.5 88.5 0.76 0.75 100
Y160L-6-H 11 15 25.0 21.7 970 1170 88.0 88.5 0.76 0.75 125
Y180L-6-H 15 20 33.0 29.3 970 1180 7.0 88.5 88.5 0.78 0.76 195
Y200L1 2-6-H 18.5 25 37.6 32.7 980 1183 90.0 90.5 0.83 0.82 225
22 30 44.7 38.9 980 1182 90.0 90.5 0.83 0.82 275
Y225M-6-H 30 40 61.1 53.1 985 1187 1.5 1.8 91.0 91.5 0.82 0.81 325
Y250M-6-H 37 50 71.0 61.3 980 1180 91.0 91.0 0.87 0.87 430
Y280S-6-H 45 60 86.4 74.6 980 1190 92.0 92.0 0.86 0.85 505
Y280M-6-H 55 75 103.2 89.7 980 1190 92.0 92.5 0.88 0.87 540
Y315S-6-H 75 100 141.1 124.0 980 1190 1.2 1.7 92.8 92.3 0.87 0.86 990
Y315M-6-H 90 125 168.6 148.1 980 1190 93.2 92.7 0.87 0.86 1080
Y315L1 2-6-H 110 150 205.5 180.5 980 1190 6.7 93.5 93 0.87 0.86 1150
132 175 245.8 215.9 980 1190 93.8 93.3 0.87 0.86 1210
Y355M1 2-6-H 160 220 302.0 265.3 980 1190 1.1 1.8 93.6 93.1 0.86 0.85 1500
200 270 376.7 330.9 980 1190 93.8 93.3 0.86 0.85 1700
Y355L-6-H 250 350 468.9 411.9 980 1190 94.2 93.7 0.86 0.85 1900
8極8
型號 功率 電流（A） 轉速
（r/min）		 堵轉轉矩
額定轉矩		 zui大轉矩
額定轉矩		 堵轉電流
額定電流		 效率
（%）		 功率因數 重量
(kg)
kW HP 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V		 50Hz 380V 60Hz
440V
Y132S-8-H 2.2 3.0 5.8 5.2 710 860 1.7 1.9 6.0 80.0 81.0 0.72 0.68 66
Y132M-8-H 3.0 4.0 7.6 6.8 710 860 82.5 83.5 0.73 0.69 80
Y160M1 2-8-H 4.0 5.5 10.5 9.1 720 870 84.0 86.0 0.69 0.67 92
5.5 7.5 13.4 11.5 720 870 85.5 87.0 0.73 0.72 105
Y160L-8-H 7.5 10 17.7 15.5 720 870 86.0 87.0 0.75 0.73 130
Y180L-8-H 11 15 25.6 22.2 730 880 1.5 1.8 6.6 87.0 88.0 0.75 0.74 175
Y200L-8-H 15 20 33.3 29.2 729 882 89.0 90.0 0.77 0.75 255
Y225S-8-H 18.5 25 40.3 35.6 735 886 90.5 91.0 0.77 0.75 300
Y225M-8-H 22 30 47.4 41.7 734 886 90.5 91.0 0.78 0.76 320
Y250M-8-H 30 40 64.7 57.1 730 890 91.5 92.0 0.77 0.75 420
Y280S-8-H 37 50 79.8 68.9 740 890 91.5 91.5 0.77 0.77 515
Y280M-8-H 45 60 94.8 80.8 740 890 92.5 92.5 0.78 0.79 550
Y315S-8-H 55 75 113.5 98.6 740 890 1.2 1.7 92.0 91.5 0.80 0.80 1000
Y315M-8-H 75 100 152.1 132.1 740 890 92.5 92.0 0.81 0.81 1100
Y315L1 2-8-H 90 125 179.3 155.7 740 890 93.0 92.5 0.82 0.82 1160
110 150 218.5 189.6 740 890 6.4 93.3 92.8 0.82 0.82 1230
Y355M1 2-8-H 132 175 264.8 229.9 740 890 1.1 1.8 93.5 93.0 0.81 0.81 1500
160 220 320.3 278.1 740 890 93.7 93.2 0.81 0.81 1600
Y355L-8-H 200 270 399.1 346.5 740 890 94.0 93.5 0.81 0.81 1800
外形及安裝尺寸

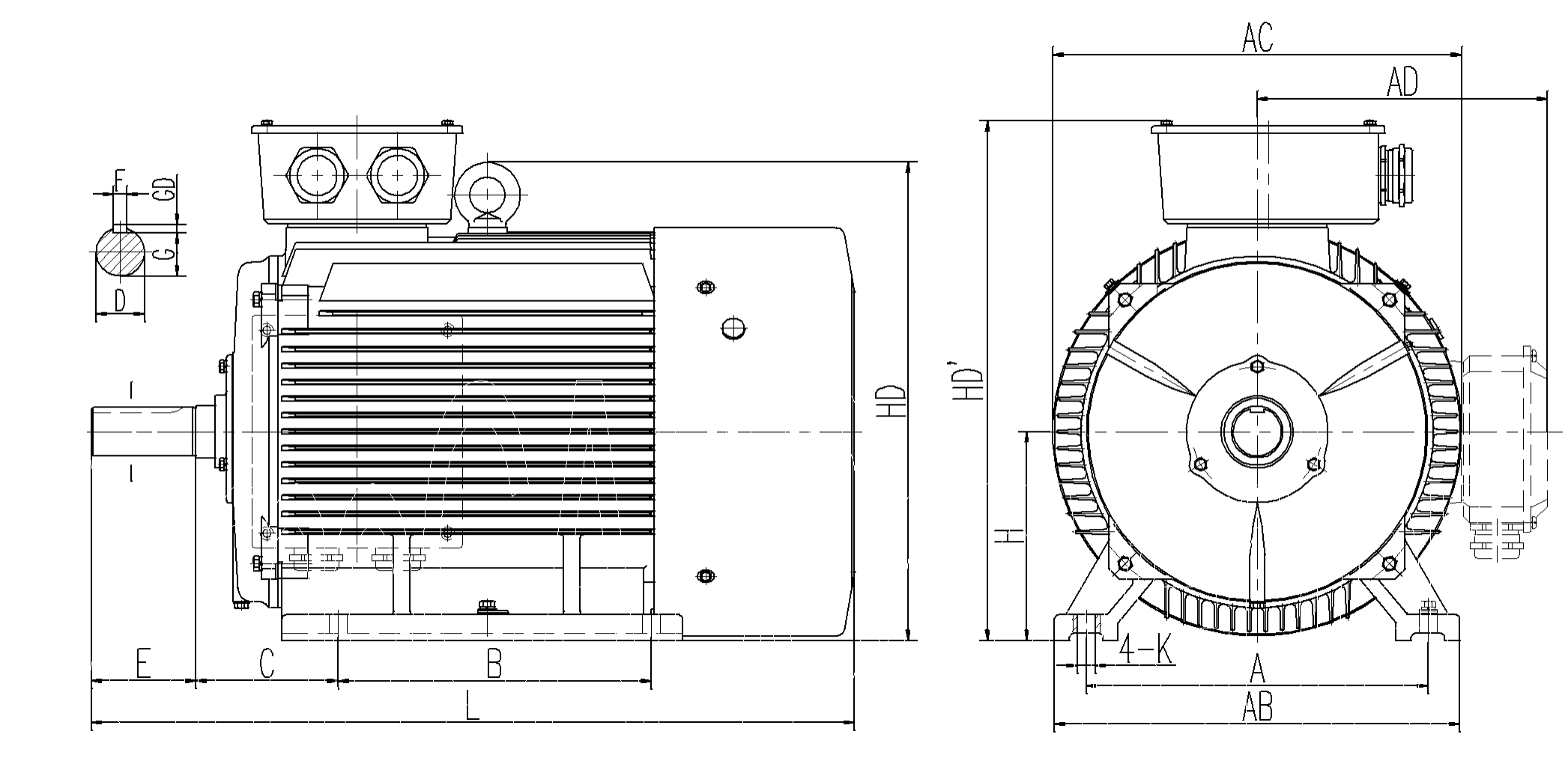

B3型
機座號 安裝及外形尺寸
A B C D E F G GD H K AB AC AD HD HD＇ L
80M 125 100 50 19 40 6 15.5 6 80 10 165 175 160 205 240 295
90S 140 56 24 50 8 20 7 90 180 195 175 225 270 320
90L 125 360
100L 160 140 63 28 60 24 100 12 205 215 185 250 290 385
112M 190 70 112 245 240 195 270 320 405
132S 216 89 38 80 10 33 8 132 280 275 245 320 365 500
132M 178 540
160M 254 210 108 42 110 12 37 160 15 330 330 270 385 440 605
160L 254 650
180M 279 241 121 48 14 42.5 9 180 355 380 290 425 475 670
180L 279 710
200L 318 305 133 55 16 49 10 200 19 395 420 355 475 525 780
225S 356 286 149 （55）/60 （110）/140 （16）/18 (49)/53 (10)/11 225 435 470 370 530 580 830
225M 311 (825)/850
250M 406 349 168 （60）/65 140 18 (53)/58 11 250 24 490 510 455 570 650 935
280S 457 368 190 （65）/75 （18）/20 (58)/67.5 (11)/12 280 550 580 470 640 705 1020
280M 419 1070
315S 508 406 216 （65）/80 170 (18)/22 (58)/71 (11)/14 315 28 744 645 576 865 875 1270
315M 457 1340
315L 508
355M 610 560 254 （75）/95 (20)/25 (67.5)/86 (12)/14 355 28 740 750 680 1035 1045 1570
355L 630
注：表格中括號內的數字為2極數據。

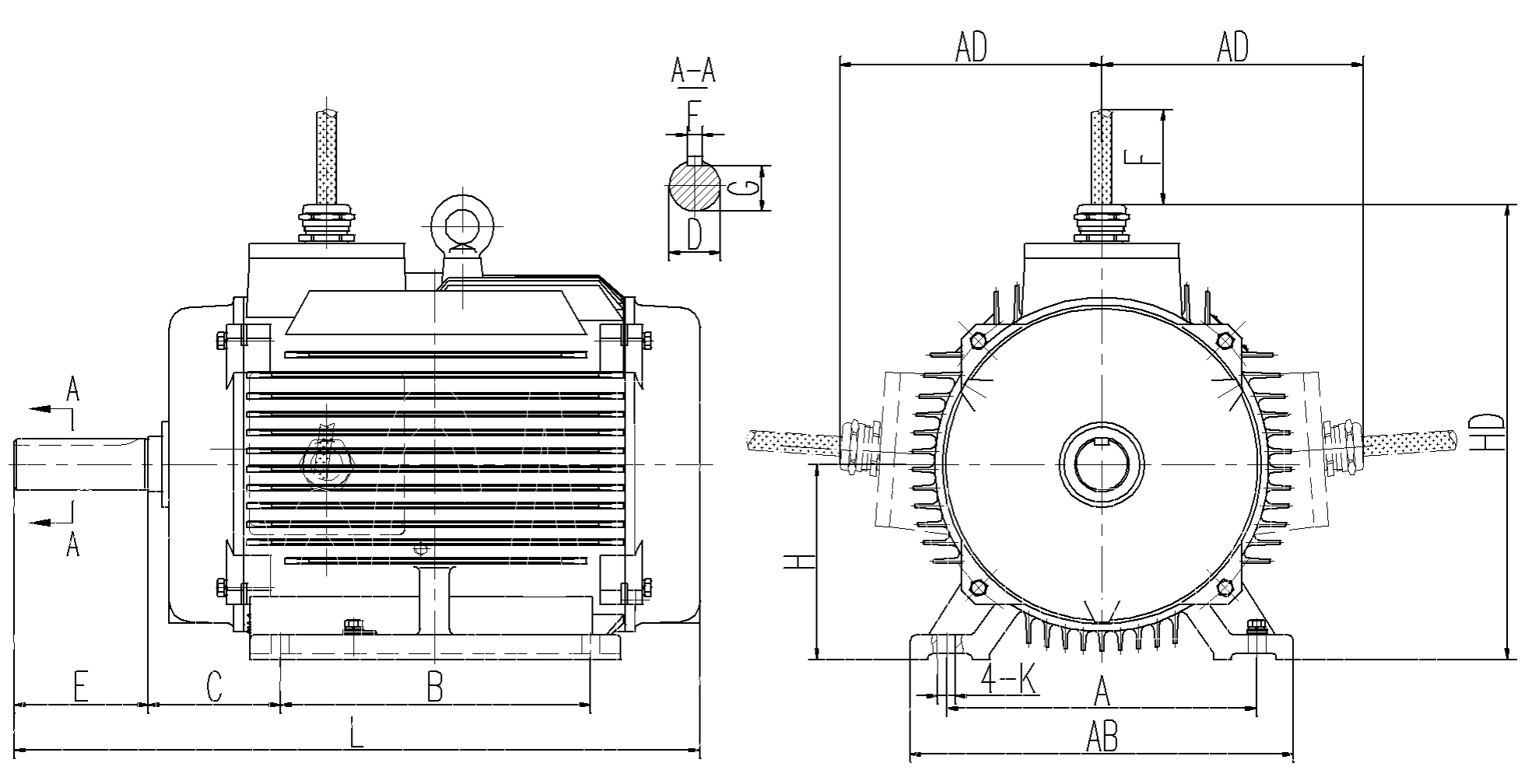

無后軸底腳安裝式B3
機座號 安裝及外形尺寸
A B C D E F G GD H K AB AD HD L
80M 125 100 50 19 40 6 15.5 6 80 10 165 135 225 265
90S 140 56 24 50 8 20 7 90 180 145 240 275
90L 125 305
100L 160 140 63 28 60 24 100 12 205 162 265 335
112M 190 70 112 245 175 290 365
132S 216 89 38 80 10 33 8 132 280 195 335 430
132M 178 468
160M 254 210 108 42 110 12 37 160 15 330 235 385 560
160L 254 605
180M 279 241 121 48 14 42.5 9 180 355 265 435 618
180L 279 658
200L 318 305 133 55 16 49 10 200 19 395 285 475 695
225S 356 286 149 （55）/60 （110）/140 （16）/18 (49)/53 (10)/11 225 435 315 515 725
225M 311 750
250M 406 349 168 （60）/65 140 18 (53)/58 11 250 24 490 325 580 815
280S 457 368 190 （65）/75 （18）/20 (58)/67.5 (11)/12 280 550 355 635 875
280M 419 920
注/Note:1.圖中?F尺寸根據用戶提供要求；
2.表格中括號內的數字為2極數據。
B35型
機座號 安裝及外形尺寸
A B C D E F G GD H K M N P R S T AB AC AD HD HD＇ L
80M 125 100 50 19 40 6 15.5 6 80 10 165 130 200 0±1.5 12 3.5 165 175 160 205 240 295
90S 140 56 24 50 8 20 7 90 180 195 175 225 270 320
90L 125 360
100L 160 140 63 28 60 24 100 12 215 180 250 0±2.0 15 4 205 215 185 250 290 385
112M 190 70 112 245 240 195 270 320 405
132S 216 89 38 80 10 33 8 132 265 230 300 280 275 245 320 365 500
132M 178 540
160M 254 210 108 42 110 12 37 160 15 300 250 350 0±3.0 19 5 330 330 270 385 440 605
160L 254 650
180M 279 241 121 48 14 42.5 9 180 355 380 290 425 475 670
180L 279 710
200L 318 305 133 55 16 49 10 200 19 350 300 400 395 420 355 475 525 780
225S 356 286 149 （55）/60 （110）/140 （16）/18 （49）/53 （10）/11 225 400 350 450 0±4.0 435 470 370 530 580 830
225M 311 (825)/850
250M 406 349 168 （60）/65 140 18 （53）/58 11 250 24 500 450 550 490 510 455 570 650 935
280S 457 368 190 （65）/75 （18）/20 （58）/67.5 （11）/12 280 550 580 470 640 705 1020
280M 419 1070
315S 508 406 216 （65）/80 170 （18）/22 （58）/71 （11）/14 315 28 600 550 660 24 6 744 645 576 865 875 1270
315M 457 1340
315L 508 1340
355M 610 560 254 （75）/95 （20）/25 （67.5）/86 (12)/14 355 740 680 800 740 750 680 1035 1045 1570
355L 630
注：表格中括號內的數字為2極數據。

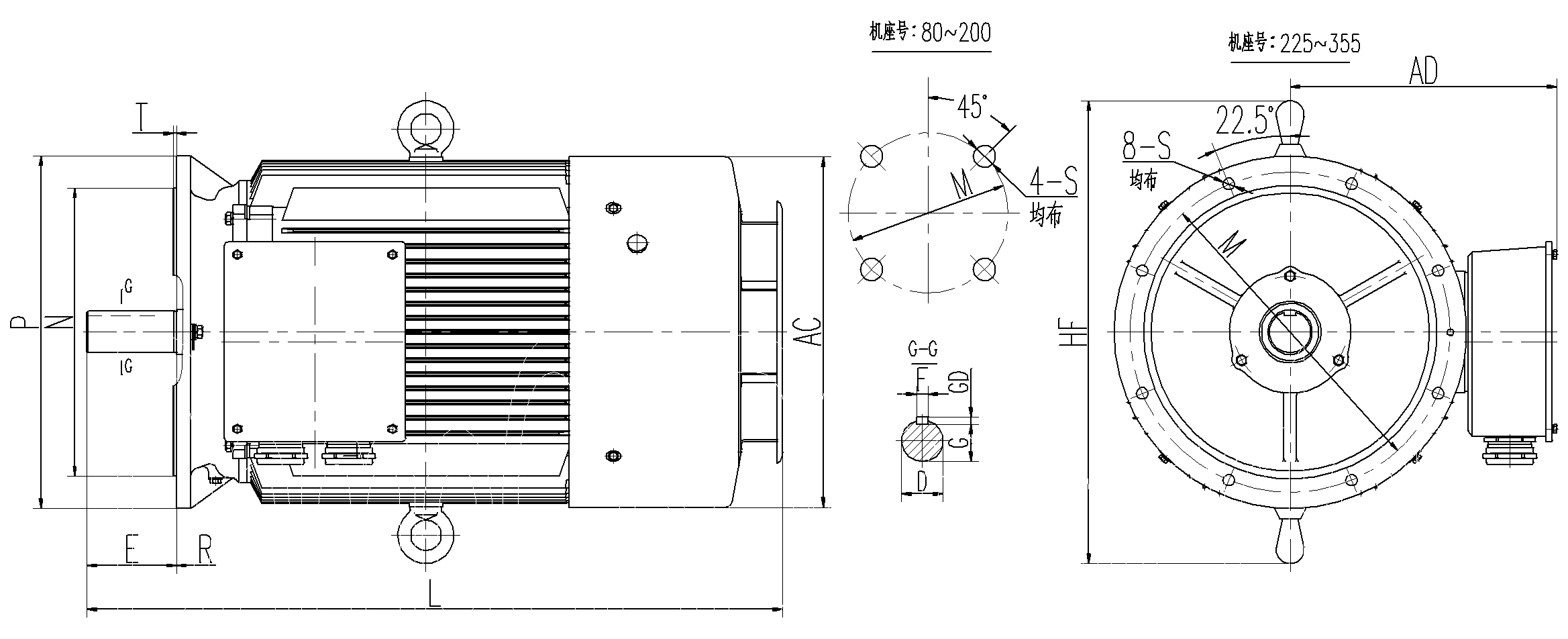

V1型
機座號 安裝及外形尺寸
D E F G GD M N P S R T AC AD HF L
80M 19 40 6 15.5 6 165 130 200 12 0±1.5 3.5 175 160 260 335
90S 24 50 8 20 7 195 175 270 365
90L 400
100L 28 60 24 215 180 250 15 0±2.0 4 215 185 300 430
112M 240 195 320 450
132S 38 80 10 33 8 265 230 300 275 245 380 535
132M 575
160M 42 110 12 37 300 250 350 19 0±3.0 5 330 270 450 660
160L 705
180M 48 14 42.5 9 380 290 490 730
180L 765
200L 55 16 49 10 350 300 400 420 355 550 840
225S (55)/60 (110)/140 (16)/18 (49)/53 （10）/11 400 350 450 0±4.0 470 370 610 890
225M (885)/915
250M (60)/65 140 18 (53)/58 11 500 450 550 510 455 645 995
280S (65)/75 (18)/20 (58)/67.5 （11）/12 580 470 720 1090
280M 1140
315S (65)/80 170 (18)/22 (58)/71 （11）/14 600 550 660 24 6 645 576 900 1390
315M 1490
315L 1490
355M (75)/95 (20)/25 (67.5)/86 （12）/14 740 680 800 750 680 1035 1675
355L 1675
注：表格中括號內的數字為2極數據。

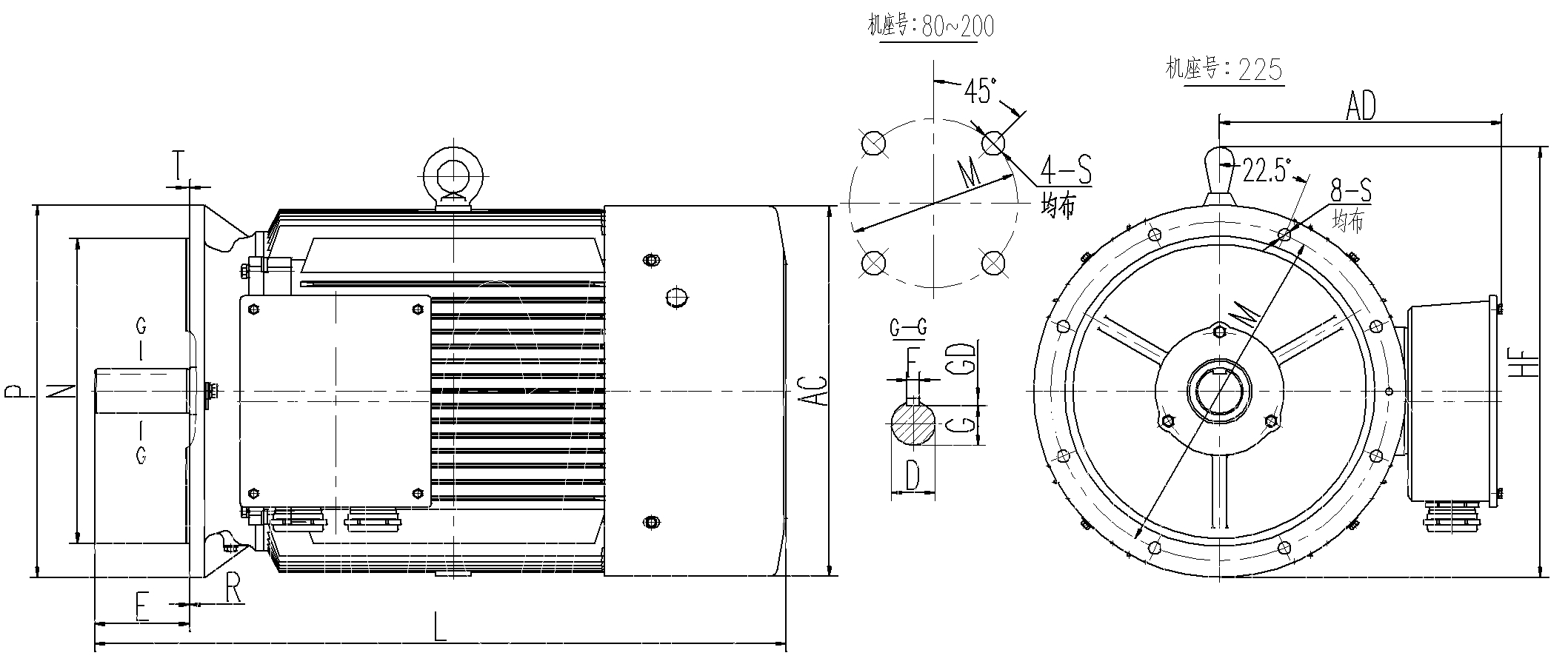

B5型
機座號 安裝及外形尺寸
D E F G GD M N P R S T AC AD HF L
80M 19 40 6 15.5 6 165 130 200 0±1.5 12 3.5 175 160 230 295
90S 24 50 8 20 7 195 175 235 320
90L 360
100L 28 60 24 215 180 250 0±2.0 15 4 215 185 275 385
112M 240 195 285 405
132S 38 80 10 33 8 265 230 300 275 245 340 500
132M 540
160M 42 110 12 37 300 250 350 0±3.0 19 5 330 270 400 605
160L 650
180M 48 14 42.5 9 380 290 435 670
180L 710
200L 55 16 49 10 350 300 400 420 355 480 780
225S 55/60 （110）/140 （16）/18 （49）/53 (10)/11 400 350 450 0±4.0 470 370 530 830
225M (825)/850
注：表格中括號內的數字為2極數據。
注：本產品樣本中，所有產品數據參數僅供參考，如有疑問請與工廠聯系，并以定貨時提供給用戶的確認資料為準。
下一個: YY-H系列船用單相異步電動機
服務熱線

13011762813

立即咨詢：13011762813聯系我們
